帧中继(FrameRelay)是一种用于连接计算机系统的面向分组的通信方法。它主要用在公共或专用网上的局域网互联以及广域网连接。大多数公共电信局都提供帧中继服务,把它作为建立高性能的虚拟广域连接的一种途径。帧中继是进入带宽范围从56Kbps到1.544Mbps的广域分组交换网的用户接口。



帧中继特点

  1.使用光纤作为传输介质,因此误码率极低,能实现近似无差错传输,减少了进行差错校验的开销,提高了网络的吞吐量,它的数据传输速率和传输时延比X.25网络要分别高或低至少一个数量级。

  2.因为采用了基于变长帧的异步多路复用技术,帧中继主要用于数据传输,而不适合语音、视频或其他对时延时间敏感的信息传输。

  3.仅提供面向连接的虚电路服务。

  4.仅能检测到传输错误,而不试图纠正错误,而只是简单地将错误帧丢弃。

  5.帧长度可变,允许最大帧长度在1600B以上。

  6.帧中继是一种宽带分组交换,使用复用技术时,其传输速率可高达44.6Mbps。

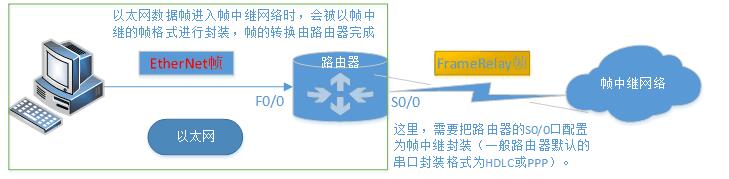

帧中继的帧封装和帧格式

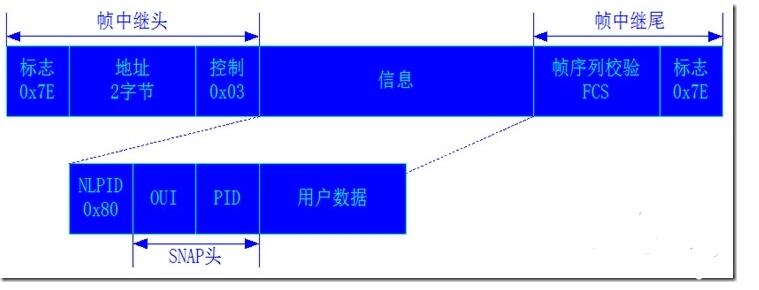

  帧中继的帧格式1:



  帧中继的帧格式2:



  标志:表示帧的开始和结束,取值为7E。

  帧中继头部:16bit,地址域,用于帧的寻址。

  数据:帧携带的数据,长度可以变,一般不能超过4096个字节。

  FCS:帧校验序列。

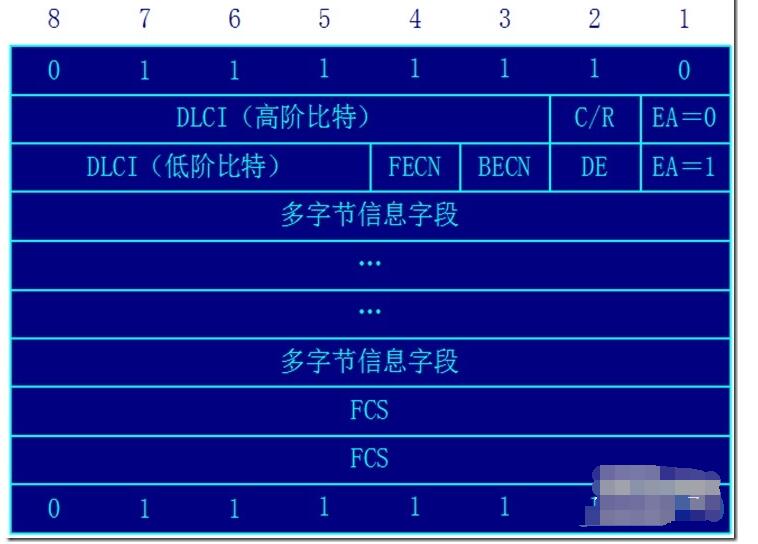

  帧中继的头部格式:



  C/R:命令/响应(未用)。

  EA:0表示地址字段未结束;1表示地址字段结束。

  FECN(前行显示拥塞通告):这个信息告诉路由器接收的帧在所经通路上发生过拥塞。

  BECN(倒行显示拥塞通告):这个信息设置在遇到拥塞的帧上,而这些帧将沿着与拥塞帧相反的方向发送。这个信息用于帮助高层协议在提供流控时采取适当的操作。

  DE:这个信息为帧设置了一个种级别指示,指示当拥塞发生时一个帧能否被丢弃。DE=1表示此帧可优先舍弃。

  DLCI(数据链路连接标识符):总共10bit,用于目标设备的寻址。DLCI取值范围为0-1007,其中0用于信令;1~15保留;16~991用于VC识别;992~1007用于层管理。

  帧中继的封装有两种格式:CISCO和IETF,两种封装略有不同,不能兼容。CISCO设备默认的封装格式为CISCO,但是也支持IETF,国内的帧中继线路多采用IETF。



帧中继工作原理

  一)优化

  1.淡化层次概念,将数据链路层与网络层融合

  2.简化流量控制功能

  使得帧中继仅仅需提供组帧、路由选、高速传输的功能,从而或得较高性能和有效性

  二)原理

  属分组交换一类,但带宽较宽,常称为快速分组交换

  三)帧格式

  保留HDLC帧格式,但不采用LAPB规程,而采用LAPD规程在链路层实现链路的复用于转接,帧层次结构中只有物理层和链路层。

  四)操作上

  操作处理上大量简化,不考虑传输差错问题,中间结点只作帧转发操作,差错控制及流量控制交由高层端系统完成,提高传输速率。

  帧格式  F:标志帧的起始和结束,比特模式:01111110;0比特插入法实现数据透明传输

  FCS:帧的检错



帧中继的作用

  帧中继(FrameRelay)是一种用于连接计算机系统的面向分组的通信方法。它主要用在公共或专用网上的局域网互联以及广域网连接。大多数公共电信局都提供帧中继服务,把它作为建立高性能的虚拟广域连接的一种途径。帧中继是进入带宽范围从56Kbps到1.544Mbps的广域分组交换网的用户接口。

  帧中继技术主要用于传递数据业务,它使用一组规程将数据信息以帧的形式(简称帧中继协议)有效地进行传送。它是广域网通信的一种方式。帧中继的帧信息长度远比X.25分组长度要长,最大帧长度可达1600字节/帧,适合于封装局域网的数据单元,适合传送突发业务(如压缩视频业务、WWW业务等)。帧中继测试技术:当前主要的数据通信技术都基于分组交换技术,如分组交换、帧中继(FR)、交换型多兆比特数据业务(SMDS)、异步转移模式(ATM)。
